Le modèle de la Terre profonde

Question⚓

On cherche à identifier le modèle de structure interne du globe qui correspond le mieux aux données sismiques enregistrées par les stations réparties à la surface du globe.

Justifiez à partir de l'analyse des enregistrements du séisme Pérou/équateur 2019 disponibles dans le logiciel Tectoglob 3D le modèles de structure du globe le plus proche de la réalité.

  • Vous disposez du document et des éléments de la fiche technique joints.

  • Vous utiliserez les temps d'arrivée des ondes P.

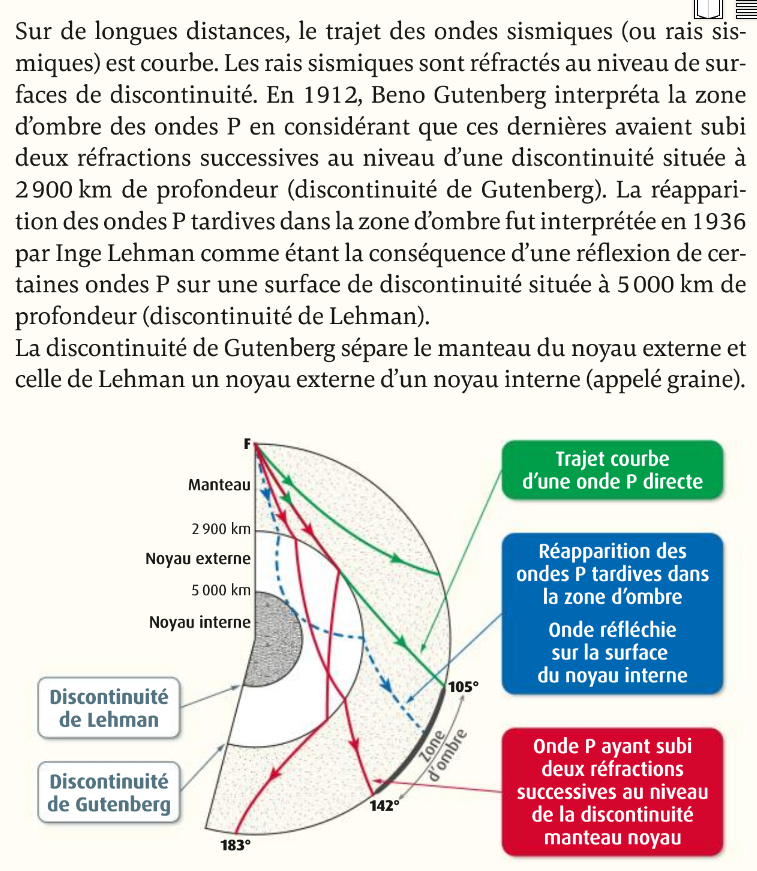

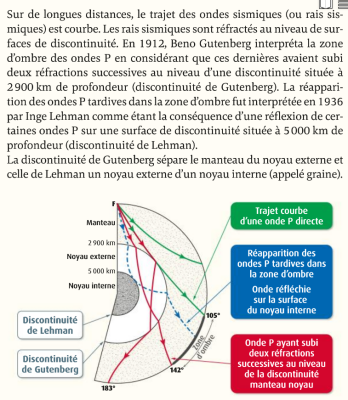

Information : on appelle zone d'ombre une zone dans laquelle aucune onde directe d'un séisme n'est enregistrée.

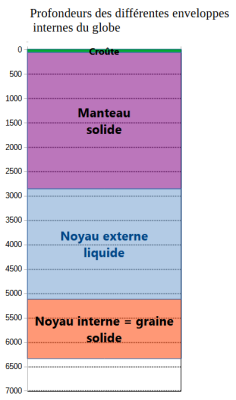

On attend un schéma légendé et titré des différentes couches du globe (réalisé à partir du gabarit fourni) et un texte utilisant les données issues de l'analyse du séisme Pérou/équateur 2019 expliquant comment vous avez validé votre choix de modèle.

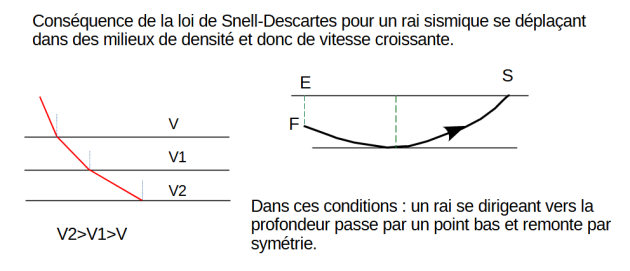

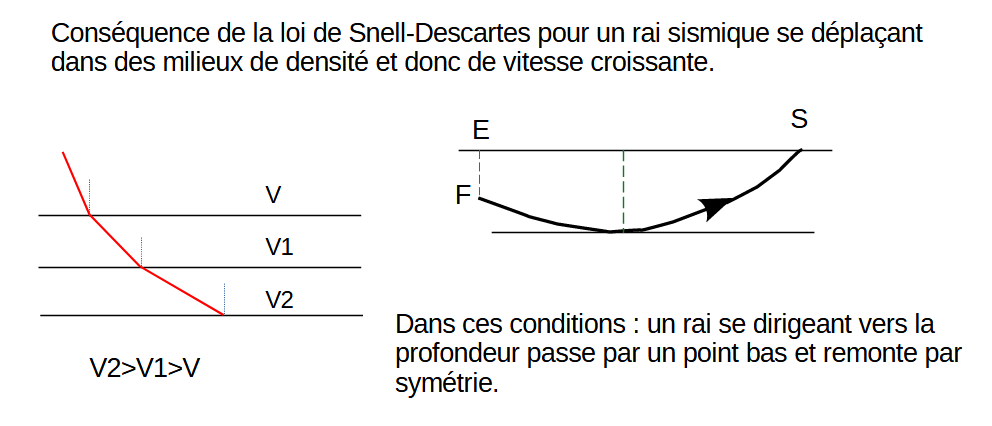

Propagation des ondes sismiques dans un milieu sans discontinuité majeure et dont la densité augmente avec la profondeur

Fonctions de Tectoglob3D

  • Menu Fichier

    • Charger des sismogrammes

  • Menu sismogramme

    • Projeter les stations sur une coupe du globe

      Animer les rais sismiques (facultatif, ne permet pas de cliquer sur un rai pour afficher sa longueur et sa durée de propagation et de le comparer aux résultats des enregistrements.)

    • Modèle radial de vitesse (à sélectionner)

      • vitesse constante : V=K

      • vitesse croissante avec la profondeur : V=k *prof+ K0

      • Modèle avec 3 discontinuités majeures type PREM

      • Modèle personnalisé : possibilité de modifier les vitesses des ondes sismiques
